碳纖維加固的技術要點
• 受彎加固時，纖維方向應與加固的受力方向一致；
• 受剪加固、抗震加固時，纖維方向宜與構件軸向垂直；
• 受彎加固和受剪加固時，混凝土強度等級應不低于C15；
• 采用封閉粘結碳纖維加固混凝土柱時，混凝土強度等級不低于C10；
• 碳纖維加固的效果主要取決于纖維的粘貼工藝，應由專業施工隊伍負責施工。

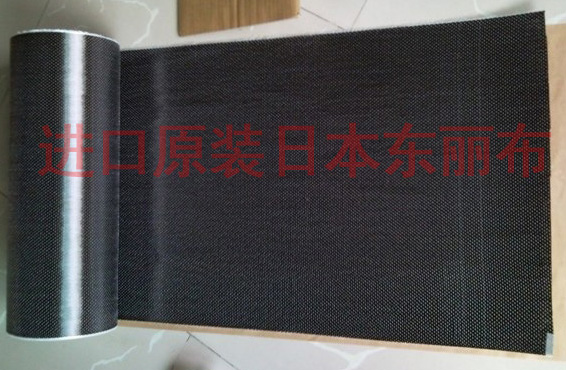

東麗和臺麗碳纖維布規格性能表：
| 產品型號 | LSS-200 | LSS-300 | ||
| 纖維類別 | 東麗 T70012K(Ⅰ級) |
臺麗 TC3512K(Ⅱ級) |
東麗 T70012K(Ⅰ級) |
臺麗 TC3512K(Ⅱ級) |
| 纖維方向 | 單向 | 單向 | 單向 | 單向 |
| 理論厚度（mm/層） | 0.111 | 0.111 | 0.167 | 0.167 |
| 抗拉強度（Mpa） | ≥3400 | ≥3000 | ≥3400 | ≥3000 |
| 彈性模量（Mpa） | ≥2.4×105 | ≥2.1×105 | ≥2.4×105 | ≥2.1×105 |
| 伸長率（%） | ≥1.7 | ≥1.5 | ≥1.7 | ≥1.5 |
| 幅寬 | 100-1000 | 100-1000 | 100-1000 | 100-1000 |
| 長度（m/卷） | 100 | 100 | 100 | 100 |
| 彎曲強度（Mpa） | ≥700 | ≥600 | ≥700 | ≥600 |
| 層間剪切強度(Mpa) | ≥45 | ≥35 | ≥45 | ≥35 |
| 仰貼條件下纖維復合材與混 凝土的正拉粘結強度（Mpa） |
≥2.5 且混凝土內聚破壞 |
≥2.5 且混凝土內聚破壞 |
≥2.5 且混凝土內聚破壞 |
≥2.5 且混凝土內聚破壞 |
| 單位面積質量（g/m2） | ≤200 | ≤200 | ≤300 | ≤300 |
| 碳纖維的優點 • 自重輕，施工方便快捷，不增加結構荷載； • 強度高，能靈活地用于抗彎、封閉箍和抗剪加固； • 柔韌性好，不受結構（梁、柱、通風筒、管道、墻體 等）外形限制； • 耐久性佳，抗化學腐蝕和惡劣環境氣候變化的能力強； • 抗高溫、抗蠕變、抗磨蝕、抗震性能好； • 符合環境要求； • 適用范圍廣、混凝土構件、鋼結構、木結構均可進行加固。 碳纖維的特征 • 比重為鐵的五分之一； • 高強度為鐵的10倍； • 不生銹，不腐蝕； • X線可透過，耐化學藥品性，耐熱性，極低溫性。 碳纖維的應用 • 建筑物梁、柱、樓板結構補強； • 橋梁、橋墩、橋面結構補強； • 隧道、煙囪結構補強； • 海灘建筑物防腐補強。 |
采用碳纖維布的目的 • 提高承載能力 • 增加延性 （對于抗震結構，在加固設計中即增加延性） 碳纖維的加固效果 • 改善結構狀態 （減少變形、降低原有結構應力、減少裂縫） • 改變結構體系 （墻、柱可變位，樓板不限條件開洞） 碳纖維布、鋼筋應力—應變曲線圖  |
一、工藝流程
卸荷→底層處理→涂底層樹脂→找平施工面→粘貼碳纖維片材（碳纖維為導電材料，施工時應注意用電安全）→檢驗→表面保護、裝飾。
二、步驟說明
1、卸荷
加固前應對所加固的構件盡可能卸荷。
2、底層處理
混凝土表層出現剝落、空鼓、腐蝕等現象的部位應鑿除。裂縫部位首先進行封閉處理。用混凝土角磨機、砂紙等極具除去混凝土表面的浮漿、油污等雜質，構件表面打磨平整，凸起部位要磨平，轉角處要打磨成圓弧狀（R≥20mm）。將混凝土表面清理干凈，并保持干燥。
3、涂底層樹脂
將調配好后的底層樹脂計量、攪拌均勻，根據實際氣溫決定用量并控制使用時間。將底層樹脂均勻刷于混凝土表面，待膠固化后（固化時間視現場氣溫而定，以指觸干燥為準），再進行下一工序。
4、找平施工面
構件表面凹陷部件應用找平膠填平，出現高度差的部位應用找平膠填補，盡量減少高度差；轉角處也應用找平膠修補成圓弧狀，半徑不小于10mm。
5、粘貼
按設計要求的尺寸及層數裁剪碳纖維布，除非特殊要求，碳纖維布長度一般應在3m之內；將浸潤樹脂調配好，均勻涂抹于待粘貼的部位，在搭接、拐角等部位要多涂刷一些；粘貼碳纖維布并用羅拉滾反復滾壓，去除氣泡，并使浸潤膠充分浸透碳纖維布，多層粘貼應重復上述步驟，等碳纖維布表面指觸干燥方可進行下一層的粘貼； 碳纖維布沿纖維方向的搭接長度不得小于100mm，各層搭接位置應相互錯開，碳纖維布端部固定用橫向碳纖維或粘鋼固定；
6、檢驗
碳纖維片材與混凝土之間的粘結質量，可用橡皮錘輕輕敲擊或手指壓碳纖維片材表面的方法，檢查總有效粘結面積不應低于95%，當碳纖維布粘貼的空鼓面積不大于100cm2，可采用針管注膠的方法進行修補，當空鼓面積大于100cm2時，須將空鼓部位的碳纖維布切除，重新搭結等量的碳纖維布，搭接長度不應小于100mm。
7、保護、裝飾
施工結束24小時內防止受潮，注意保護，防止刮傷加固表面，平均氣溫20—25℃時，固化時間不得小于7天，平均氣溫10℃時，固化時間不得小于10天，固化后纖維表面應采取抹灰或噴防火涂料進行保護，也可適當進行裝飾。
